TRL1/TRL3系列安全聯鎖感應器安裝尺寸

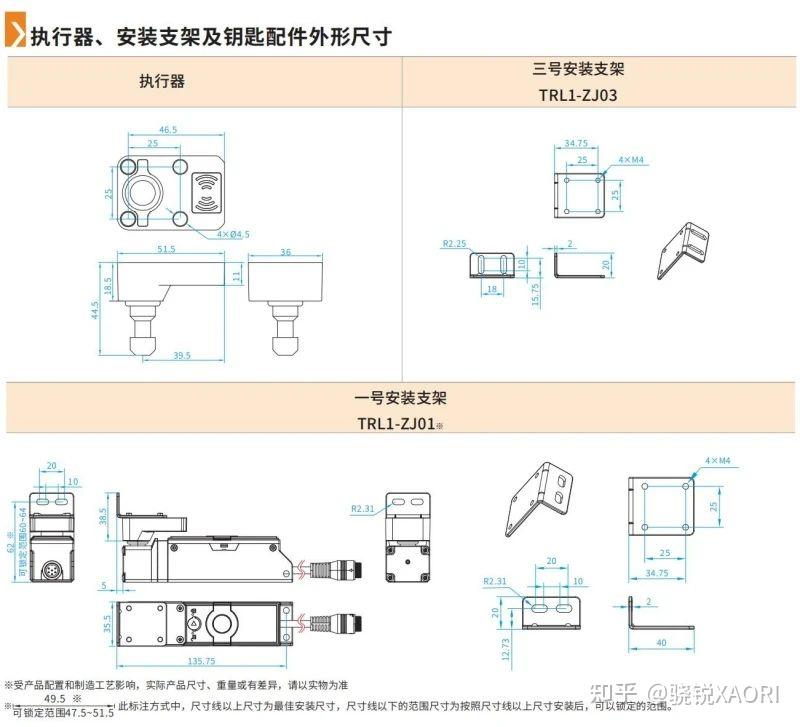

TRL1/TRL3系列安全聯鎖執行器、安裝支架及鑰匙配件外形尺寸

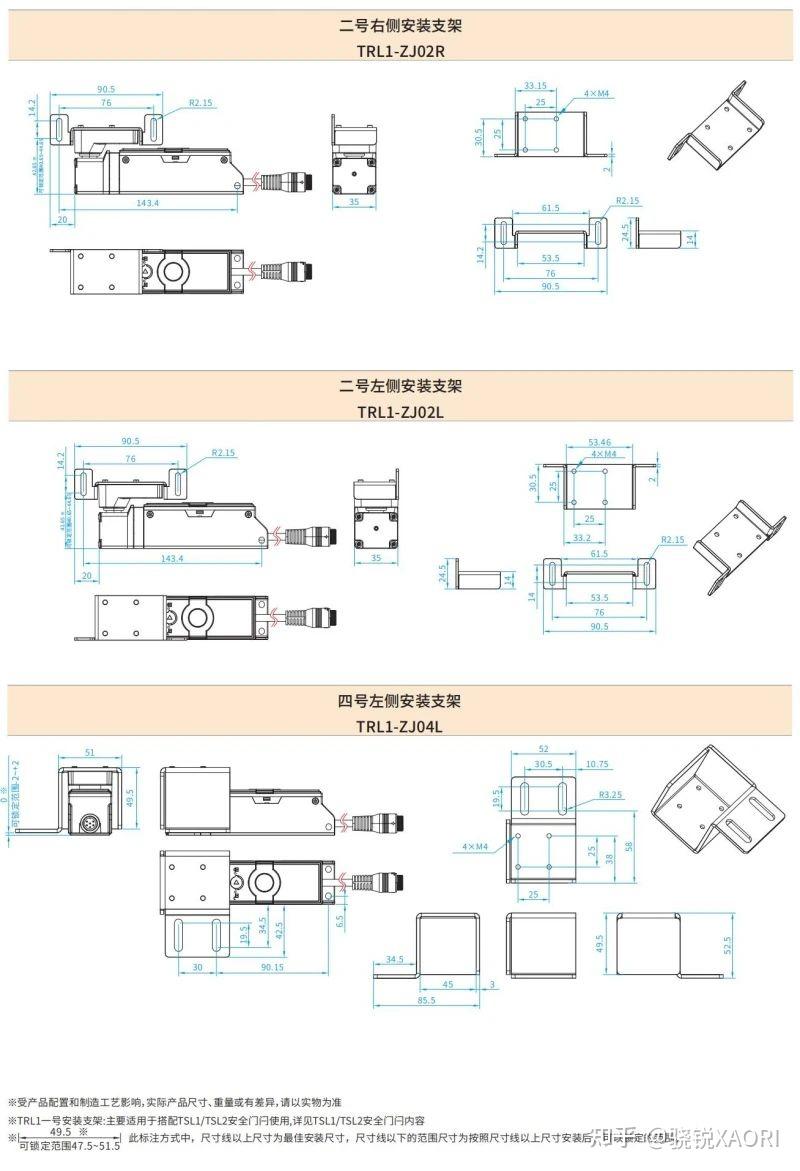

TRL1/TRL3系列安全聯鎖二號右側安裝支架TRL1-ZJ02R和二號左側安裝支架TRL1-ZJ02L與四號左側安裝支架TRL1-ZJ04L

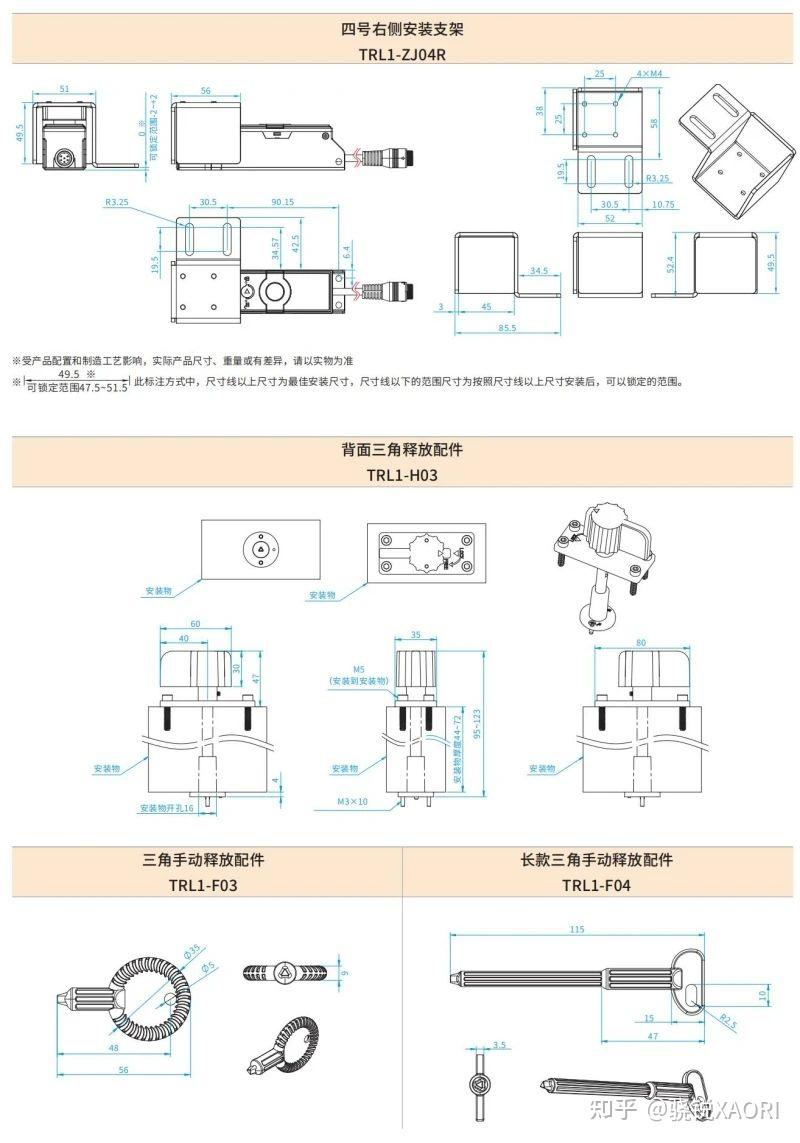

TRL1/TRL3系列安全聯鎖四號右側安裝支架TRL1-ZJ04R和背面三角釋放配件TRL1-HO3

三角手動釋放配件TRL1-F03和長款三角手動釋放配件TRL1-F04

直接安裝步驟

①將感應器螺釘滑塊轉動到需要固定的螺釘頭對面(每旋轉90°一個安裝方向，共提供4個安裝方向);

②用4顆M4螺釘將執行器固定在安全門一側,注意需要保證背部解鎖旋鈕與手柄安裝孔不被遮擋;③將執行器插入感應器插孔(機械鎖定型需要先將解鎖旋鈕旋轉到標識位置)，并測量好執行器安裝孔位置，執行器貼緊感應器，兩者間距不得大于3mm;

④用4顆4螺釘將感應器固定在安全門另一側;⑤將解鎖旋鈕旋轉到 G標識位置，TRL1安全聯鎖方可正常工作;

⑥將4個執行器安裝孔防拆塞裝入執行器安裝孔。

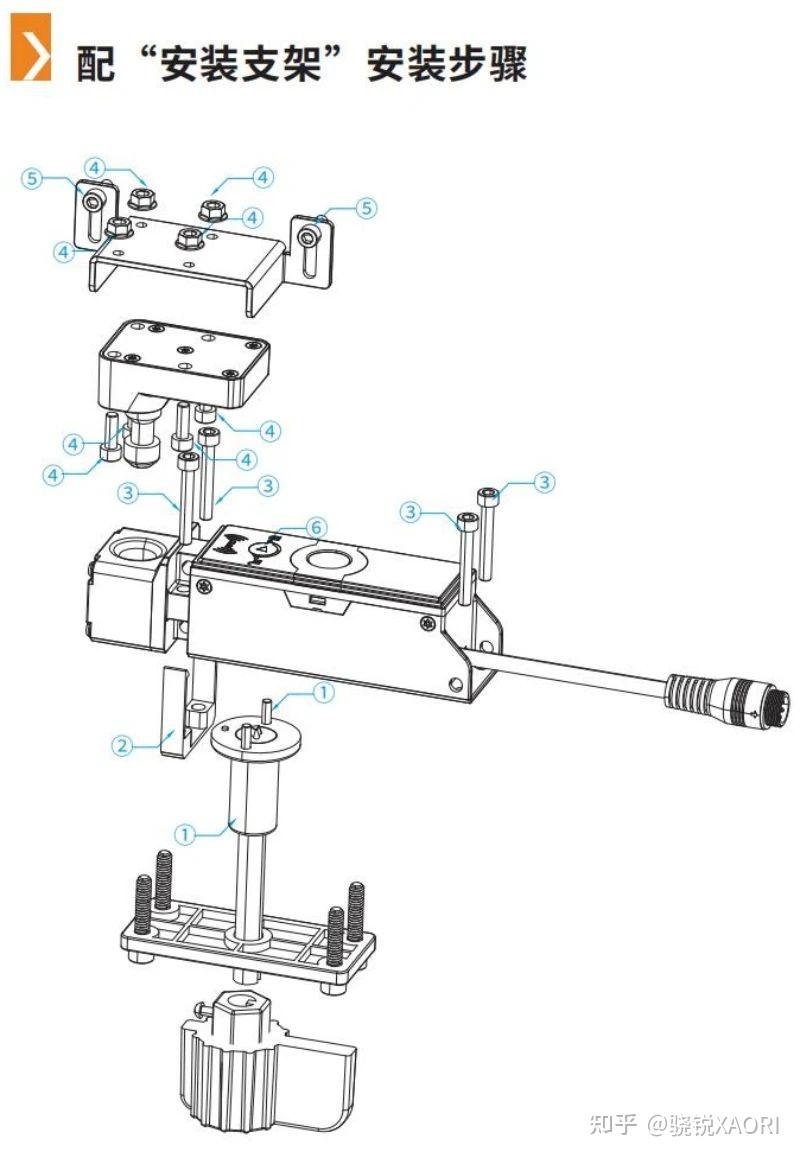

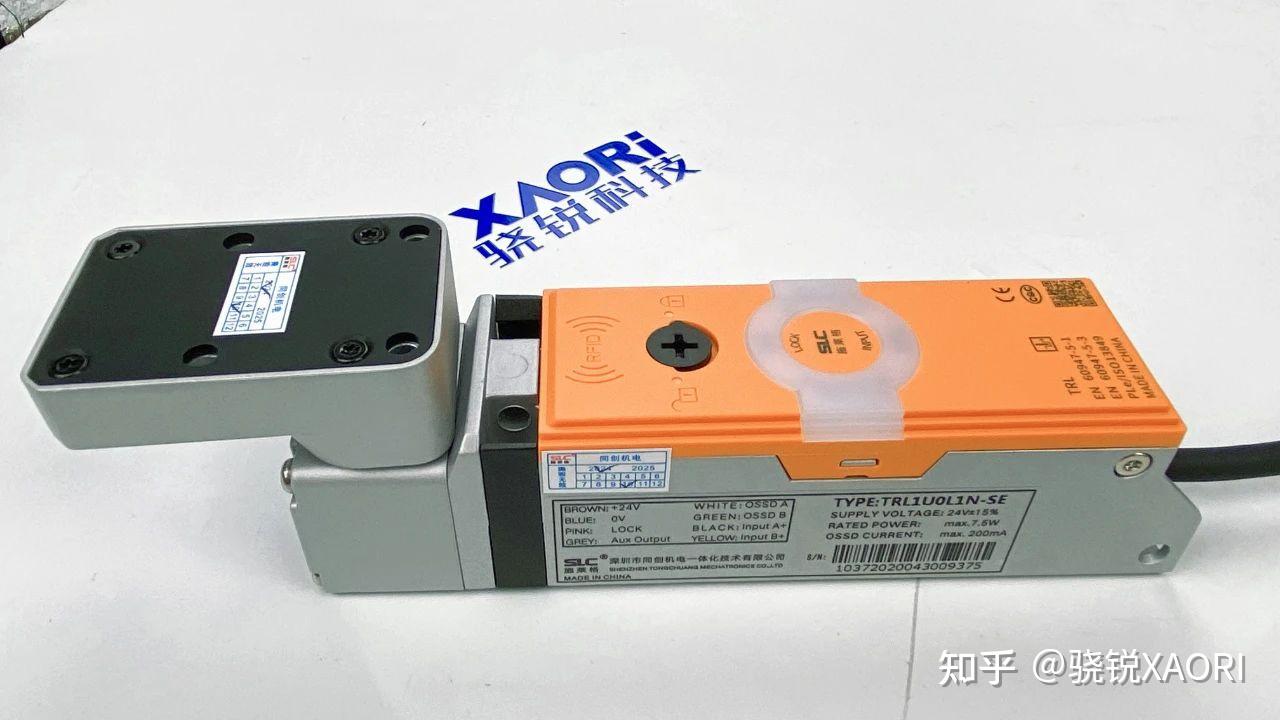

配“安裝支架”安裝步驟

①計算并測量好感應器安裝一側位置，并在背部解鎖手柄位置打孔;

②將感應器螺釘滑塊轉動到需要固定的螺釘頭對面(每旋轉90°一個安裝方向，共提供4個安裝方向);

③用4顆M4螺釘將執行器固定在安全門一側,注意需要保證背部解鎖旋鈕與手柄安裝孔不被遮擋;

④將執行器插入感應器插孔，(機械鎖定型需要先將解鎖旋鈕旋轉到 標識位置)并調整好"安裝支架"安裝方向(每旋轉90°一個安裝方向，共提供3個安裝方向)，用4顆M4螺釘將"安裝支架"與執行器鎖緊，貼緊感應器，兩者間距不得大于3mm;

⑤用2顆M4螺釘將"安裝支架"與執行器組合體固定在安全門另一側;

?將解鎖旋鈕旋轉到標識位置，TRL1安全聯鎖方可正常工作;

⑦將4個執行器安裝孔防拆塞裝入執行器安裝孔。
