YS-C40系列高精度智能型數字RGB顏色傳感器

產品特性

微色差識別功能，能進行細微顏色檢測；

8個通道設計，可以同時檢測4種或者8種顏色，節約空間，節約成本；

精準識別3000多種顏色;

適合檢測自身不發光的物體;

支持三重16位計算的RGB(紅、綠、藍)三色光源，可進行精確的目標識別，超級RGB顏色傳感器結合了三個獨立的彩色LED。各種顏色信號在接收器中被轉換成16位數據來進行顏色識別，確保檢測的精確性。

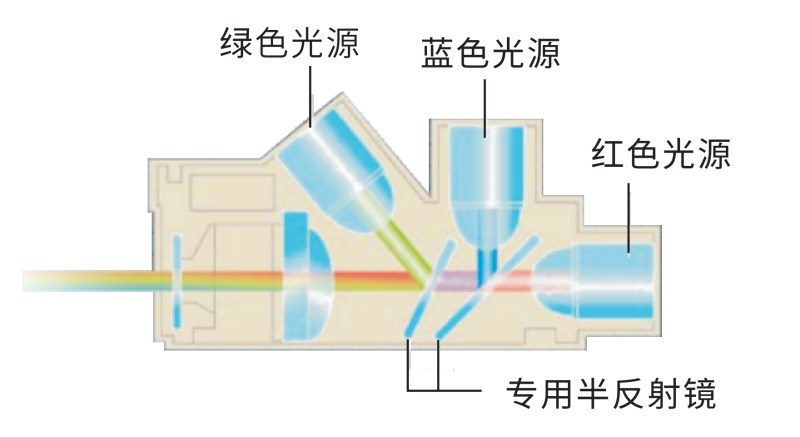

三種顏色的光線通過特殊結構及透鏡的處理引成一條直線，自動混合成所需的光源。

小體積大功率專用檢測頭;

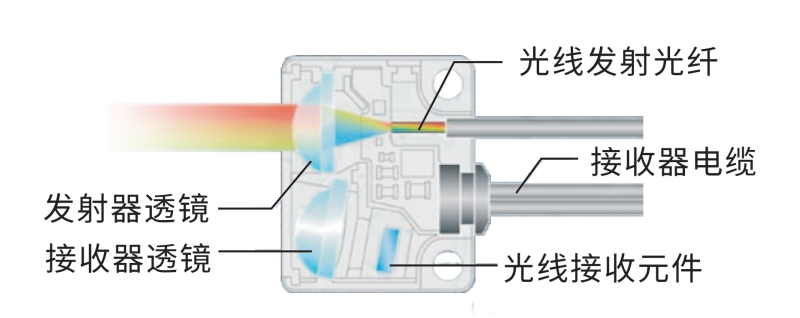

檢測頭使用復合結構，發射器使用光纖，能夠產生難以置信的單一光點，同時還縮小了檢測頭的體積，光線接收回路內置在傳感頭中，從而提高了檢測能力和檢測穩定性;

應用示例

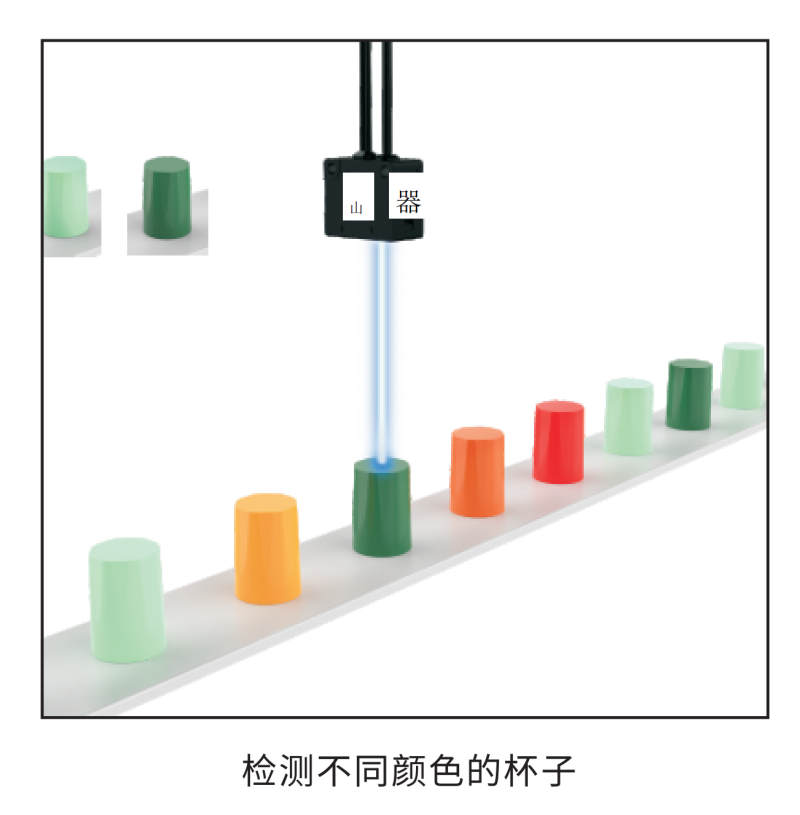

檢測不同顏色的杯子

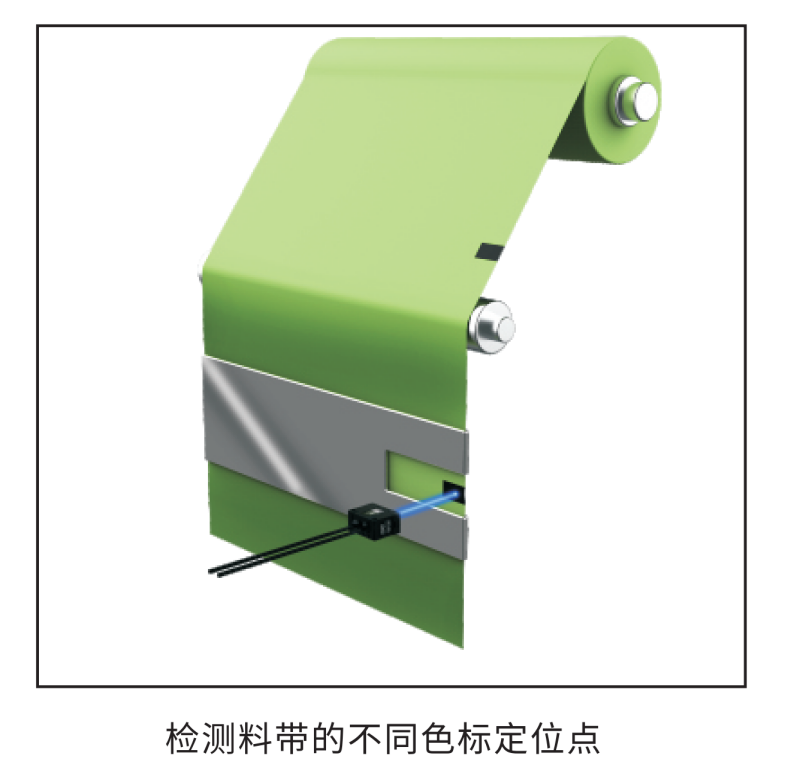

檢測料帶的不同色標定位點

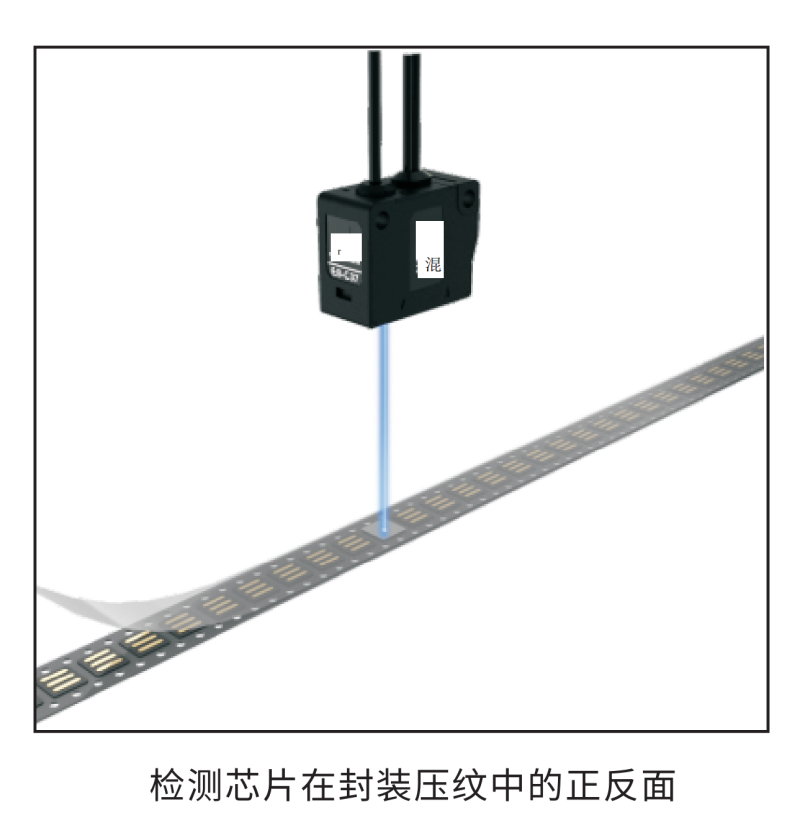

檢測芯片在封裝壓紋中的正反面

放大器產品規格

NPN輸出的型號有：YS-C40

PNP輸出的型號有：YS-C40P

響應時間：200uS(HSP)/1mS(FINE)/4mS(TURBO)/8ms（SUPER）

控制輸出：NPN(PNP)集電極開路X4頻道，最大40VDC(30VDC)，1個輸出達到100mA，總數為4個輸出達到200mA，殘余電壓:最大1.0V

保護電路：逆電極保護，過流保護，過電壓保護

外部校準輸入時間:最小20ms

外部切換輸入（C/C+I模式）輸入時間:最小20ms

外部偏移輸入（Super I模式）輸入時間:最小20ms

計時器功能：計時器OFF/OFF-延時/ON-延時/單發，計時器時間:可調節從1至1,000ms(分別用于每一個域)

電源：24VDC,波動(P-P):最大10%

光源：紅色LED(665nm)/綠色LED(520nm)藍色LED(465nm)

消耗電流：正常模式:1.5W(最大62.5mA)，Eco模式:1W(最大42.0mA)

環境溫度：-10至+55℃，無凝結

耐振動性：10至55Hz，1.5mm雙振幅，在X、Y、Z方向，各2小時

材料：外殼、護蓋:PC

重量(帶有2m電纜線)：約150g

感測頭產品規格

感測頭不同點

型號：YS-50；類型：大光點長距離；檢測范圍：28至52mm；最小光點直徑：40mm參考距離4.5mm直徑；纖維最小彎曲半徑：25mm；材料：聚芳基酸酯；重量(帶有2m電纜線）：約40g。

型號：YS-P20；類型：消除光澤,小光束點；檢測范圍：11至20mm；最小光點直徑：16mm參考距離1mm直徑；纖維最小彎曲半徑：15mm；材料：PC(金屬部分:304型不銹鋼)；重量(帶有2m電纜線）：約45g。

感測頭共同點

環境光度：白熾燈：最大10,000lux，日光:最大20,000lux

環境溫度：-10至+55℃℃，無凝結

耐振動性：10至55Hz，1.5mm雙振幅，在X、Y、Z方向，各2小時

防護等級：IP40

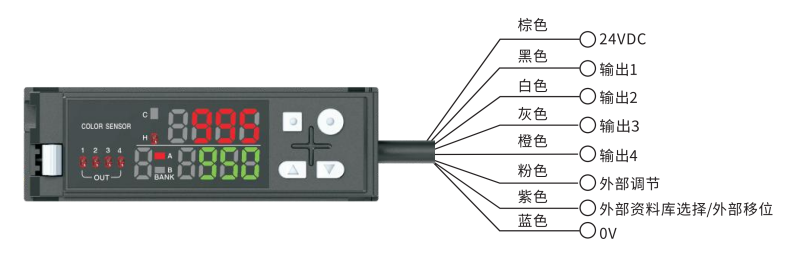

接線圖

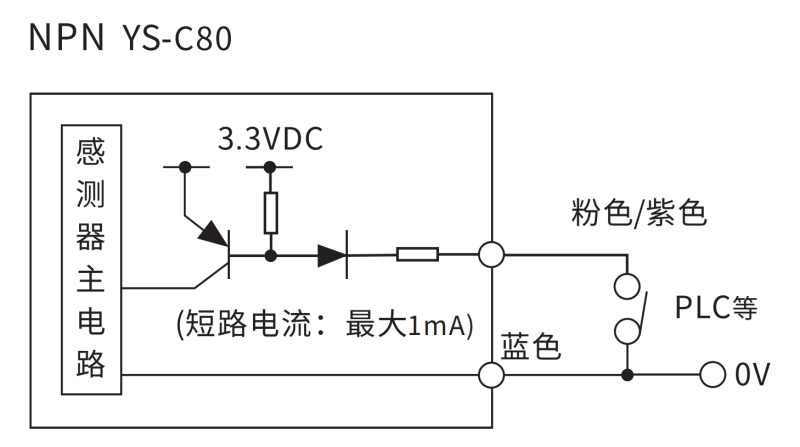

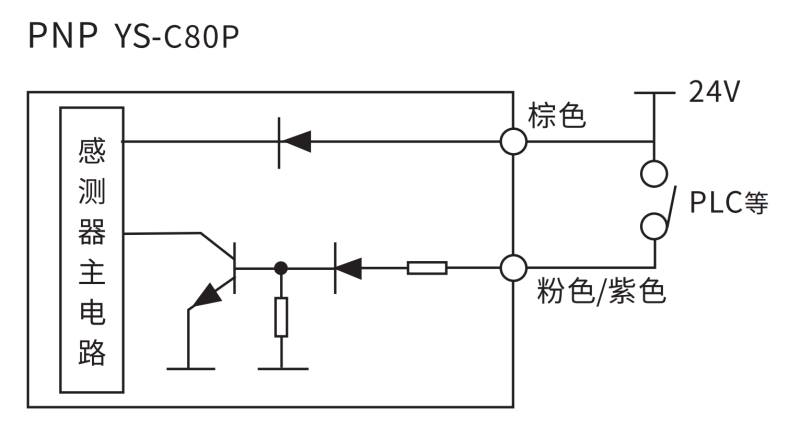

輸入電路

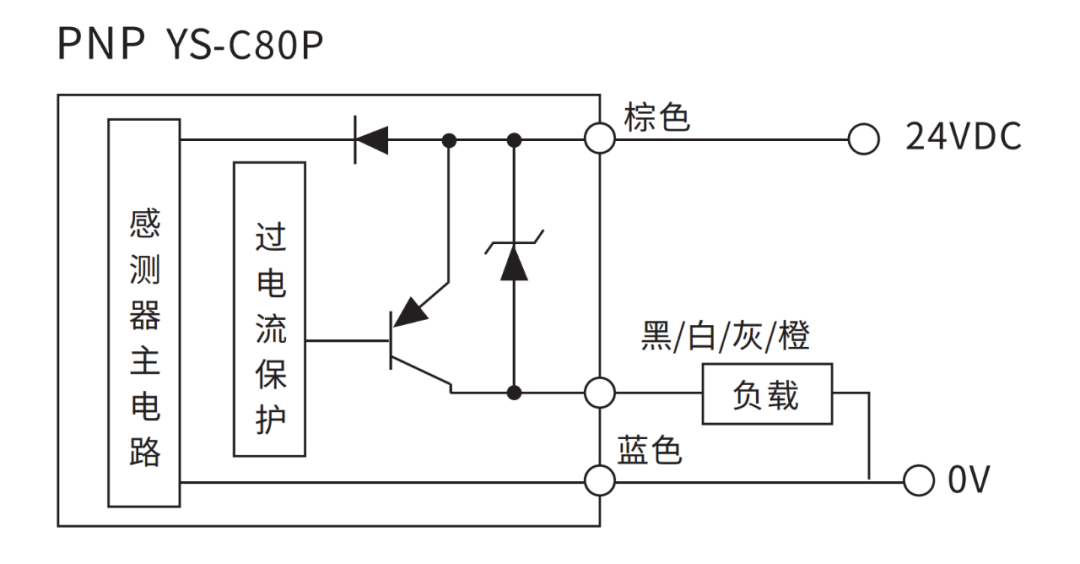

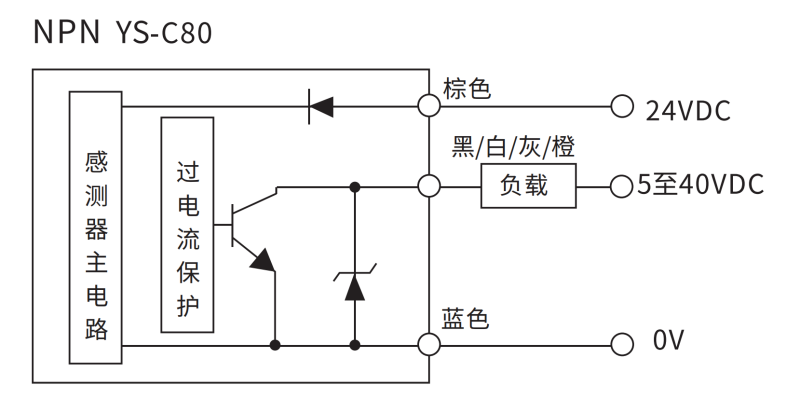

輸出電路

外部調節(粉色)外部資料庫選擇/外部移位(紫色)

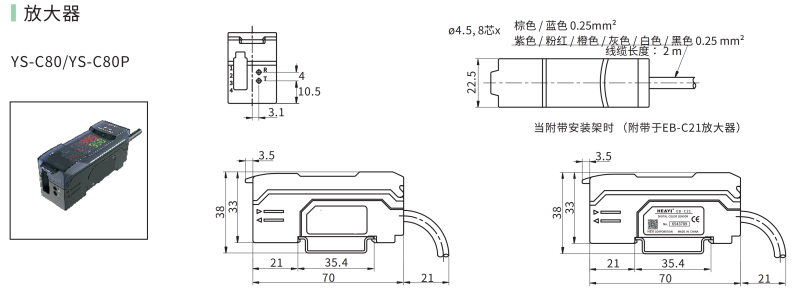

放大器尺寸規格

*放大器YS-C80配合檢測頭YS-P35時，如果被檢測物是一個表面反光物體時，應將檢測頭配合濾光膜使用，同時傾斜15-45度左右安裝。

感測頭尺寸規格
