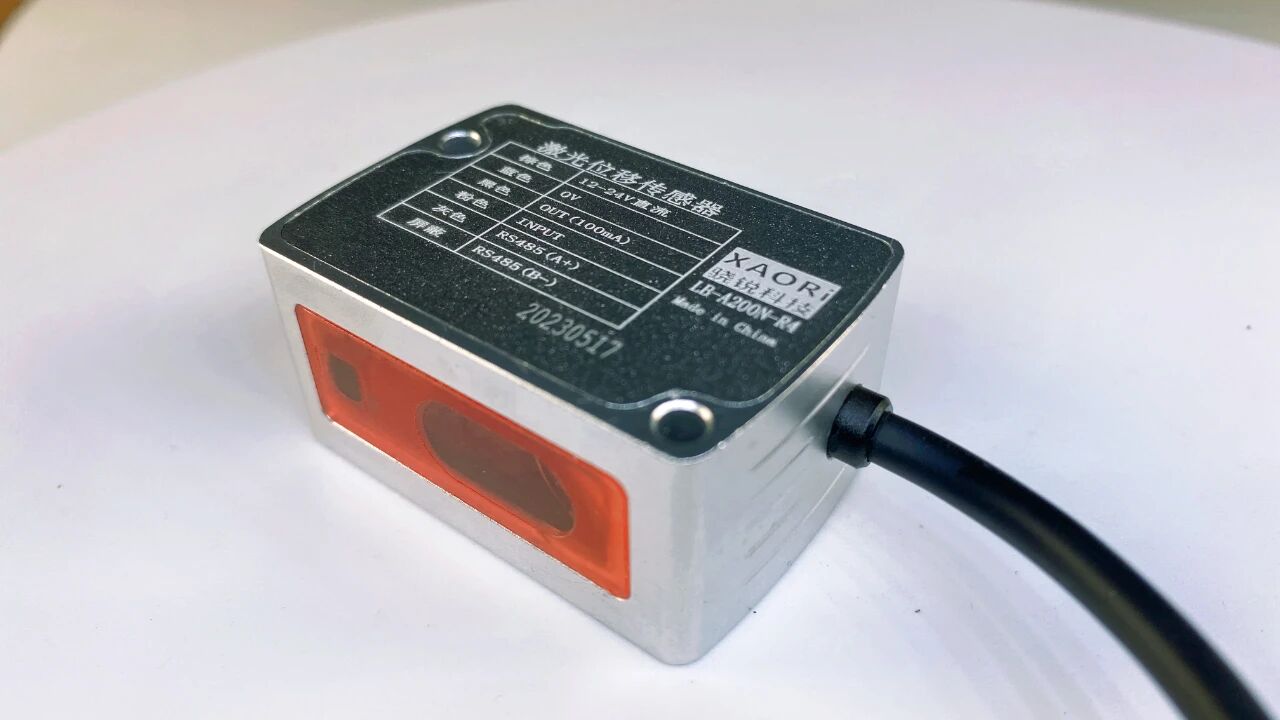

LB-A系列激光位移傳感器產品特性

①重復精度70μm;

② 高精度微型激光位移傳感器;

③ 測量中心距離100mm檢測范圍+35mm;

④ 小尺寸、小光點、多種檢測模式、高精準。

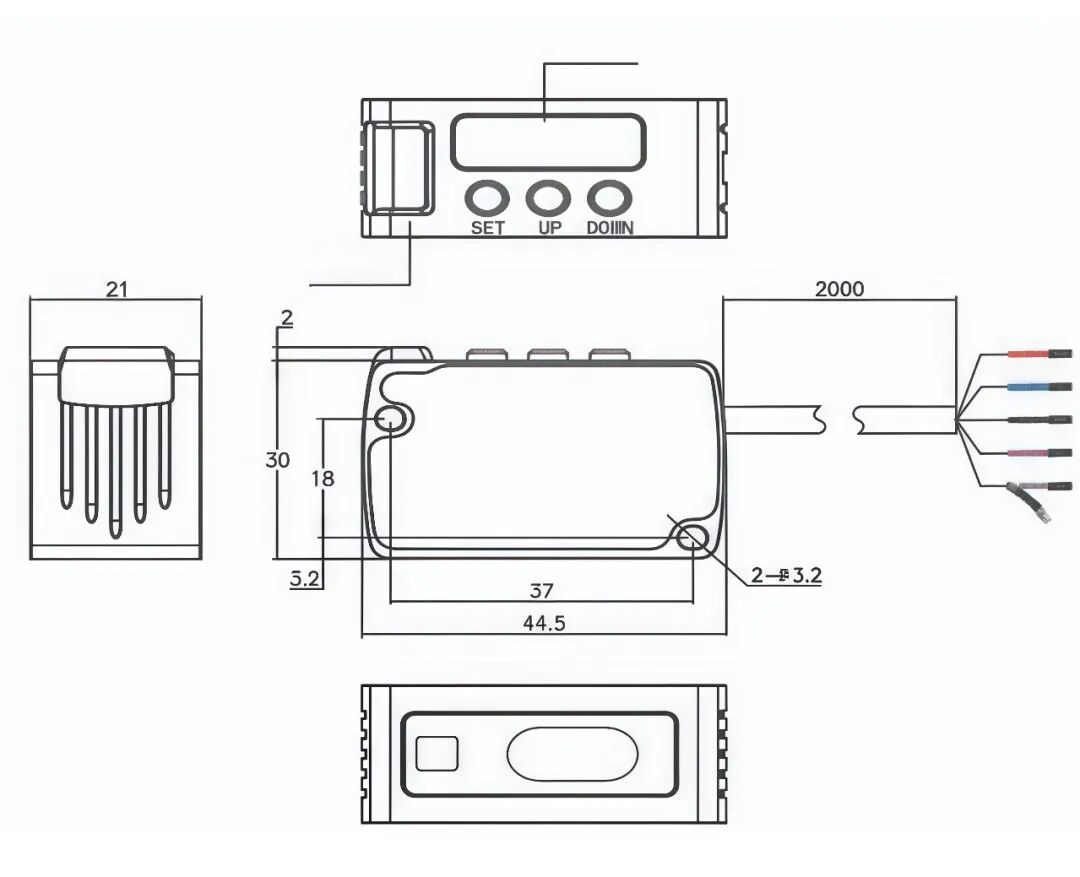

外形尺寸圖

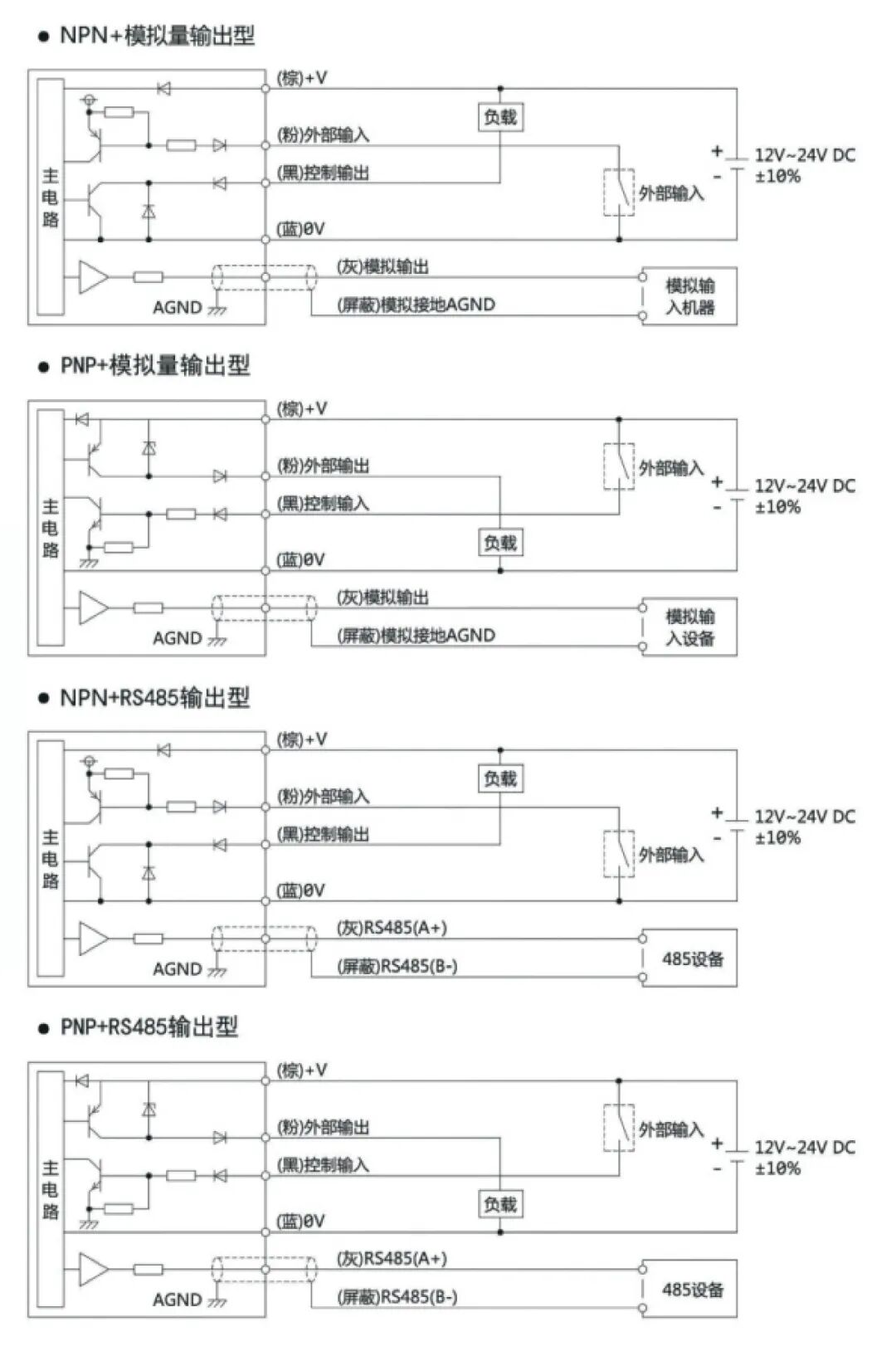

線路圖

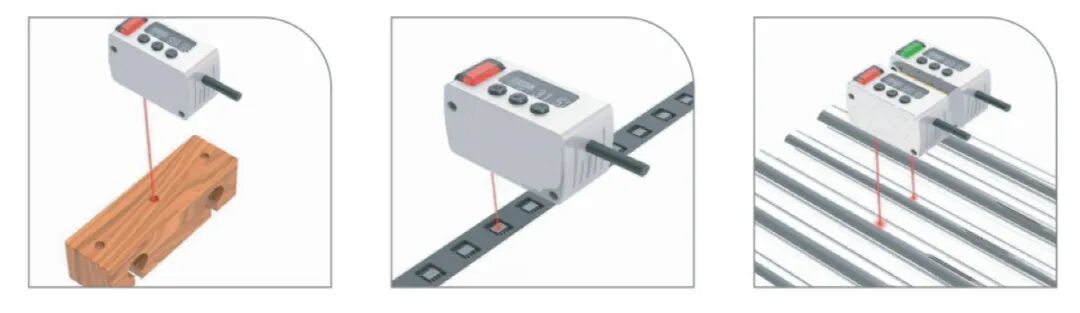

應用示例

規格參數不同點：

按輸出類型分類：

開關量輸出的型號有：LB-A030N，LB-A030P，LB-A050N，LB-A050P，LB-A100N，LB-A100P，LB-A200N，LB-A200P，LB-A400N，LB-A400P，LB-A030MN，LB-A030MP，LB-A050MN，LB-A050MP，LB-A100MN，LB-A100MP，LB-A200MN，LB-A200MP，LB-A400MN，LB-A400MP

NPN輸出的型號有：LB-A030N，LB-A050N，LB-A100N，LB-A200N，LB-A400N，LB-A030MN，LB-A050MN，LB-A100MN，LB-A200MN，LB-A400MN

PNP輸出的型號有：LB-A030P，LB-A050P，LB-A100P，LB-A200P，LB-A400P，LB-A030MP，LB-A050MP，LB-A100MP，LB-A200MP，LB-A400MP

模擬量輸出的型號有：

LB-A030MN，LB-A050MN，LB-A100MN，LB-A200MN，LB-A400MN，LB-A030MP，LB-A050MP，LB-A100MP，LB-A200MP，LB-A400MP

RS485輸出的型號有：

LB-A030N-R4，LB-A050N-R4，LB-A100N-R4，LB-A200N-R4，LB-A400N-R4

按檢測范圍和測量中心距離，重復精度，光束直徑分類：

檢測范圍和測量中心距離30mm±5mm，重復精度10μm，光束直徑φ50μm的型號有：LB-A030N，LB-A030P，LB-A030MN，LB-A030MP，LB-A030N-R4

檢測范圍和測量中心距離50mm±15mm，重復精度30μm，光束直徑φ50μm的型號有：LB-A050N，LB-A050P，LB-A050MN，LB-A050MP，LB-A050N-R4

檢測范圍和測量中心距離100mm±35mm，重復精度100μm，光束直徑φ150μm的型號有：LB-A100N，LB-A100P，LB-A100MN，LB-A100MP，LB-A100N-R4

檢測范圍和測量中心距離200mm±80mm，重復精度200μm，光束直徑φ150μm的型號有：LB-A200N，LB-A200P，LB-A200MN，LB-A200MP，LB-A200N-R4

檢測范圍和測量中心距離400mm±200mm，重復精度400/800μm，光束直徑φ500μm的型號有：LB-A400N，LB-A400P，LB-A400MN，LB-A400MP，LB-A400N-R4

按直線性特性分類

直線性±0.1%F.S.的型號有：LB-A030N，LB-A030P，LB-A030MN，LB-A030MP，LB-A030N-R4，LB-A050N，LB-A050P，LB-A050MN，LB-A050MP，LB-A050N-R4

直線性±0.2%F.S.的型號有：LB-A100N，LB-A100P，LB-A100MN，LB-A100MP，LB-A100N-R4，LB-A200N，LB-A200P，LB-A200MN，LB-A200MP，LB-A200N-R4

直線性±0.2%F.S./±0.3%F.S.的型號有：LB-A400N，LB-A400P，LB-A400MN，LB-A400MP，LB-A400N-R4

規格參數相同點：

溫度特性：0.03%FS./℃

光源：紅色半導體激光2類(JIS/TEC/GB)/II類(FDA)最大輸出:1mW、發光光束波長:655nm

電源電壓：12V~24VDC+10%脈動P-P10%

消耗電流：40mA以下(電源電壓24VDC時)、60mA以下(電源電壓12VDC時)

控制輸出：<NPN輸出型>NPN開路集電極晶體管，最大流入電流50mA，外加電壓：30V DC以下（控制輸出-0V之間），剩余電壓1.5V以下（流入電流50mA以下）漏電流0.1mA以下

輸出動作：入光時ON/非入光時ON 可切換

短路保護：配備(自動恢復型)

模擬輸出電壓：輸出范圍:0V-5V(報警時:+5.2V) 輸出阻抗:100Ω

模擬輸出電流：輸出范圍:4mA~20mA(報警時:0mA)負載:小于300Ω

反應時間：1.5ms/5ms/50ms 可切換

外部輸入：NPN無接點輸入有效:V~+12VDC輸入阻抗約10kΩ

保護等級：IP65

污損程度：2

使用環境溫度：-10°C~+45℃(注意不可結露、結冰)、保存時:-20℃~+60℃

使用環境濕度：35%~85%RH、保存時:35%~85%RH

使用環境照度：白熾燈:受光面照明度3,000Lx以下

使用標高：2.000m以下

電纜：帶0.15mmz5芯復合電纜2m

材質：本體外殼: 鋁6061

重量：約35g(不含電纜)、約85g(含電纜)

適用規格：符合EMC指令

（注):未指定測量條件時，使用條件如下:電源電壓:24VDC、環境溫度:+20℃、反應時間:10ms、測量中心距

安裝說明

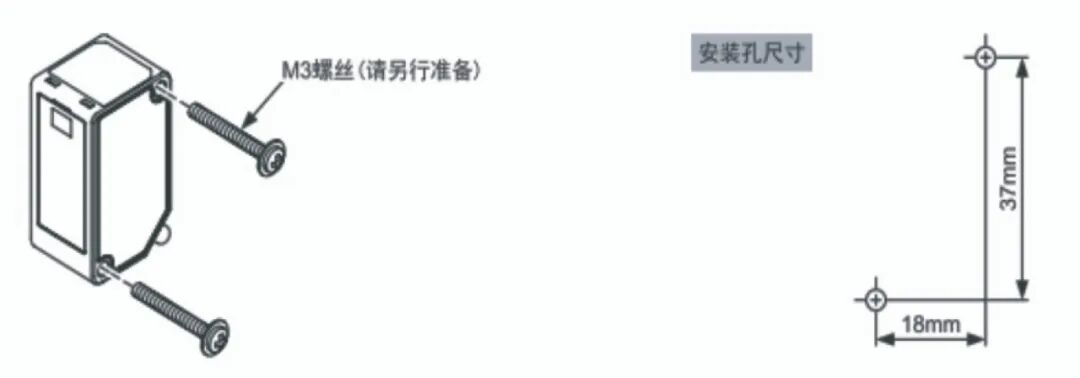

安裝本產品時，請使用M3 螺絲(請另行準備)。請使用0.5Nom的擰緊力矩。

使用傳感器安裝支架(另售)安裝本產品時，也請使用0.5Nom的擰緊力矩。

安裝方向

相對于移動的方向

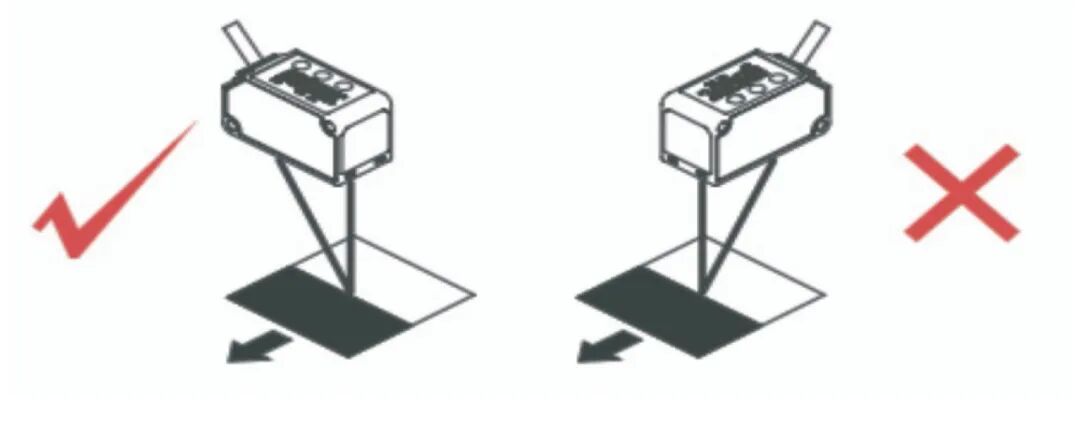

<材質、有色差的情況下>

測量時，移動的測量對象物體的材質、顏色極端不同的情況下、按照下圖所示方向進行安裝，從而可將測量誤差控制在最小限度。

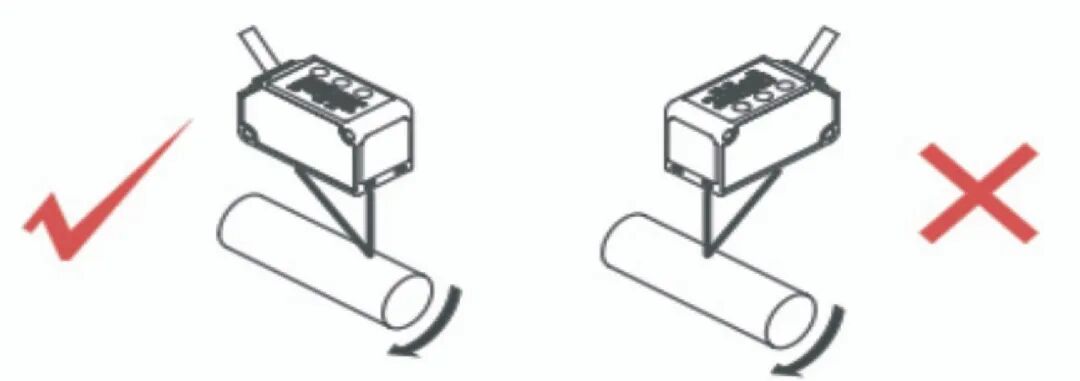

<對旋轉的對象物進行測量>

對旋轉的對象物體進行測量時，按照下圖所示方向進行安裝，從而可抑制對象物的上下振動和位置偏移等影響。

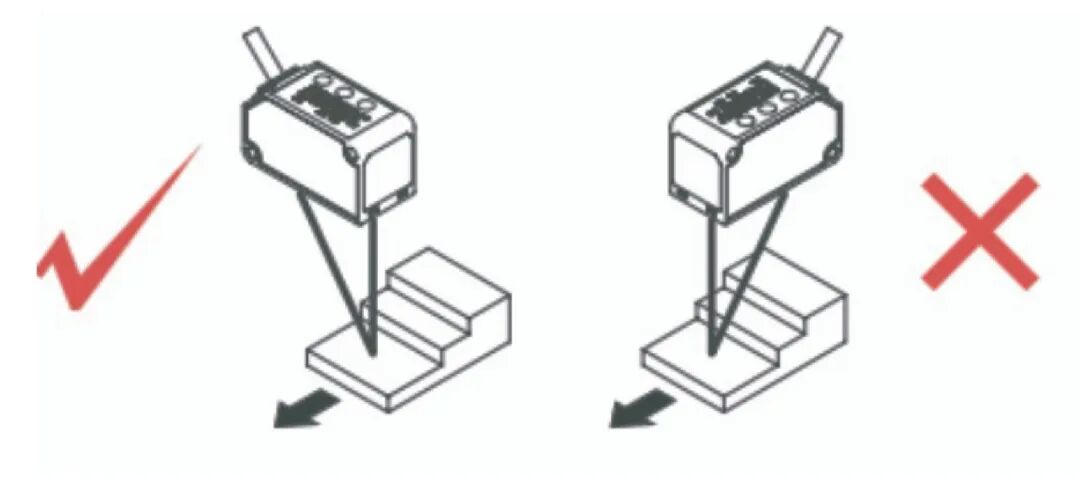

<有段差的情況下>

移動的測量對象物存在段差的情況下，按照下圖所示方法進行安裝，從而可抑制段差邊緣的影響。

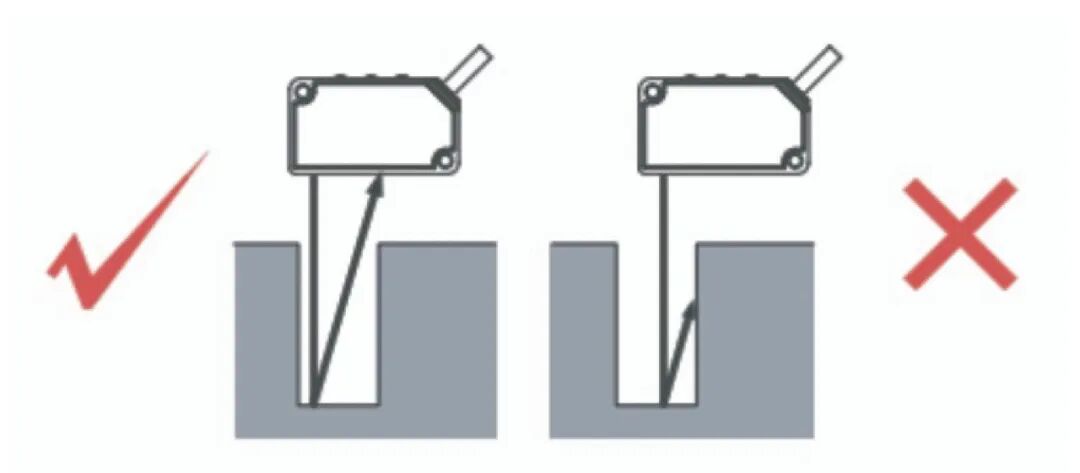

<在狹隘場所和凹陷部分進行測量>

在狹隘場所和凹陷部分進行測量在狹隘場所和孔中進行測量的情況下，安裝時，請注意避免遮擋投光部分至受光部的光路。

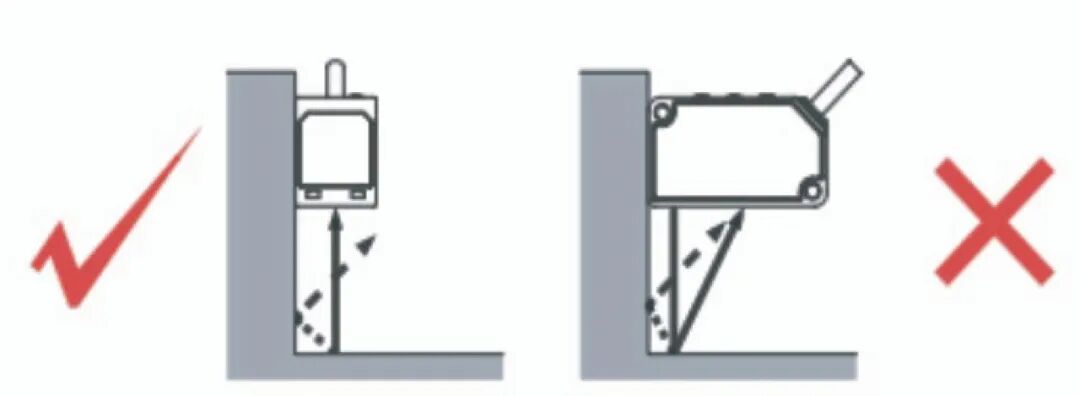

<將傳感器部安裝到墻面的情況下>

請按照下圖所示方法進行安裝，以免墻面產生的多重反射光會入光到受光部。另外，墻面的反射率較高的情況下，如改為無光澤的黑色，則可獲得良好的效果。
