干貨！PLC使用經驗技巧匯總
跟著工業自動化的不斷發展，PLC作為工業操控中不行缺少的一部分，在工業生產中得到了廣泛的運用，可是它的保護檢修辦法和運用技巧，許多工程師都不得法，本文總結了在運用PLC過程中的一些經歷和技巧，供同行們學習參閱。

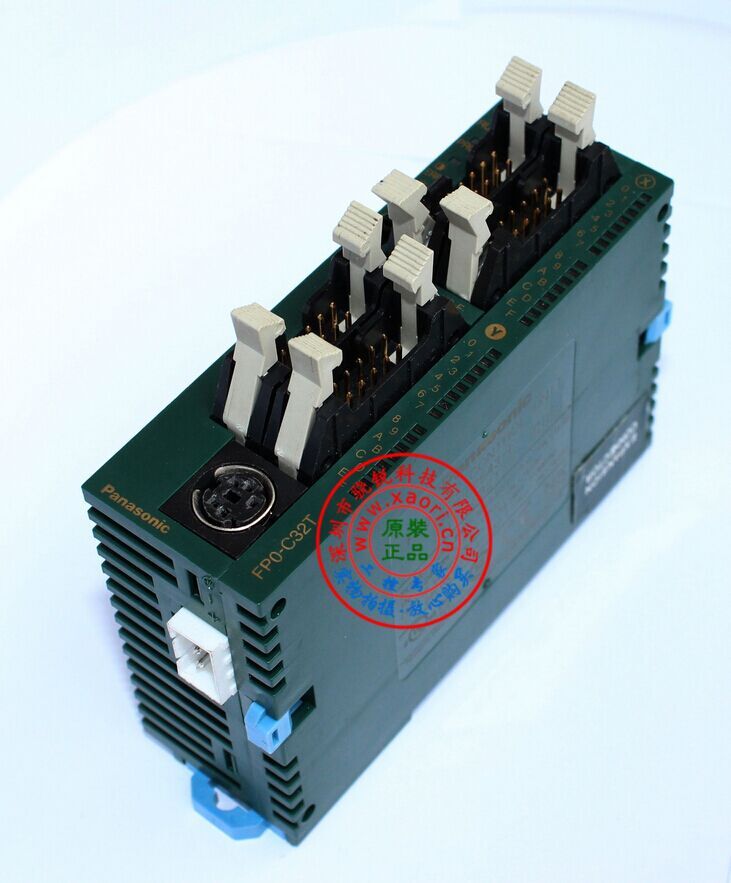

1、PLC輸入與輸出
一只小小的PLC靈敏地操控著一個雜亂體系，所能看到的是上下兩排錯開的輸入輸出繼電器接線端子、對應的指示燈及PLC編號，就像一塊有數十只腳的集成電路。任何一個人如果不看原理圖來檢修毛病設備，會束手無策，查找毛病的速度會特別慢。鑒于這種狀況，我們依據電氣原理圖制作一張表格，貼在設備的操控臺或操控柜上，標明每個PLC輸入輸出端子編號與之相對應的電器符號，中文名稱，即相似集成電路各管腳的功用闡明。有了這張輸入輸出表格，關于了解操作過程或了解本設備梯形圖的電工就能夠打開檢修了。但關于那些對操作過程不了解，不會看梯形圖的電工來說，就需要再制作一張表格：PLC輸入輸出邏輯功用表。該表實際闡明晰大部分操作過程中輸入回路(觸發元件、關聯元件)和輸出回路(履行元件)的邏輯對應聯系。實踐證明如果你能嫻熟使用輸入輸出對應表及輸入輸出邏輯功用表，檢修電氣毛病，不帶圖紙，也能輕松自如。
2、輸入回路檢修
判別某只按扭、限位、線路等輸入回路的好壞，可在PLC通電狀況下(最好在非運轉狀況，以防設備誤動作)，按下按扭(或其他輸入接點)，這時對應的PLC輸入點端子與公共端被短接，按扭所對應的PLC輸入指示燈亮，闡明此按扭及線路正常。燈不亮，可能按扭壞、線路觸摸不良或許斷線。若進一步判別，按扭如果是好的，那么用萬用表的一根表筆，一頭接PLC輸入端的公共端，另一頭觸摸所對應的PLC輸入點(上述操作要當心，千萬不要碰到220V或110V輸入端子上)。此刻指示燈亮，闡明線路存在毛病。指示燈不亮，闡明此PLC輸入點已損壞(此狀況少見，一般強電入侵所致)。
3、輸出回路檢修
關于PLC輸出點(這里僅談繼電器輸出型)，若動作目標所對應的指示燈不亮，在斷定PLC在運轉狀況下，那么闡明此動作目標的PLC輸入輸出邏輯功用沒有滿意，也就是說輸入回路出毛病，按前面講的，查看輸入回路。若所對應的指示燈亮，但所對應的履行元件如電磁閥、觸摸器不動作，先查電磁閥操控電源及保險器，最簡潔的辦法，用電筆去量所對應PLC輸出點的公共端子。電筆不亮，可能對應保險絲熔斷等電源毛病。電筆亮，闡明電源是好的，所對應的電磁閥、觸摸器、線路出毛病。掃除電磁閥、觸摸器、線路等毛病后，仍不正常，就使用萬用表一只表筆，一頭接對應的輸出公共端子，另一頭觸摸所對應的PLC輸出點，這時電磁閥等仍不動作，闡明輸出線路出毛病。如果這時電磁閥動作，那么問題在PLC輸出點上。由于電筆有時會虛報，可用另一種辦法剖析，用萬用表電壓檔量PLC輸出點與公共端的電壓，電壓為零或挨近零，闡明PLC輸出點正常，毛病點在外圍。若電壓較高，闡明此觸點觸摸電阻太大，已損壞。別的，當指示燈不亮，但對應的電磁閥、觸摸器等動作，這可能此輸出點因過載或短路燒牢。這時應把此輸出點的外接線拆下來，再用萬用表電阻檔去量輸出點與公共端的電阻，若電阻較小，闡明此觸點已壞，若電阻無窮大，闡明此觸點是好的，應 是所對應的輸出指示燈已壞。
4、程序邏輯揣度
工業上常常運用的PLC品種繁復，關于低端的PLC而言，梯形圖指令迥然不同，關于中高端機，如S7-300，許多程序是用語言表編的。有用的梯形圖必須有中文符號注解，不然閱覽很困難，看梯形圖前如能大約了解設備工藝或操作過程 ，看起來比較簡單。若進行電氣毛病剖析，一般是運用反查法或稱反推法，即依據輸入輸出對應表，從毛病點找到對應PLC的輸出繼電器，開始反查滿意其動作的邏輯聯系。經歷標明，查到一處問題，毛病根本能夠掃除，由于設備同時發生兩起及兩起以上的毛病點是不多的。
5、PLC自身毛病判別
一般來說，PLC是極端牢靠的設備，出毛病率很低，但由于外部原因，也可導致PLC損壞。
5.1一只作業電源為220V的挨近開關，其輸入PLC信號觸點兩根引線與挨近開關的220V的電 源線共用一根4芯電纜，一次該挨近開關損壞，電工替換時，錯把電源的零線與輸入的PLC的公共線調錯，導致送電時燒壞了3路PLC輸入點。
5.2一次體系電源變壓器零線排因腐蝕而中止，導致接入PLC220V電源升到380V，燒壞了PLC底部的電源模塊，后整改時增加了380/220V的隔離操控變壓器。
5.3西門子S7-200的PLC輸出公共端標1L、2L等，作業電腦為AC L1 N 表明，+24V 電源為L(zhǎng)+M表明對初學者或經歷不足者簡單搞錯。如果錯把L+M當作220V電源端子，送電瞬間行將燒壞 PLC24V電源。
PLC、CPU等硬件損壞或軟件運轉犯錯的概率簡直為零，PLC輸入點如不是強電入侵所致，簡直也不會損壞，PLC輸出繼電器的常開點，若不是外圍負載短路或設計不合理，負載電流超出額外規模，觸點的壽數也很長。因而，我們查找電氣毛病點，要點要放在PLC的外圍電氣元件上，不要總是置疑PLC硬件或程序有問題，這對快速維修好毛病設備、快速恢復生產是十分重要的，因而PLC操控回路的電氣毛病檢修，要點不在PLC自身，而是PLC所操控回路中的外圍電氣元件。
1、PLC輸入與輸出
一只小小的PLC靈敏地操控著一個雜亂體系，所能看到的是上下兩排錯開的輸入輸出繼電器接線端子、對應的指示燈及PLC編號，就像一塊有數十只腳的集成電路。任何一個人如果不看原理圖來檢修毛病設備，會束手無策，查找毛病的速度會特別慢。鑒于這種狀況，我們依據電氣原理圖制作一張表格，貼在設備的操控臺或操控柜上，標明每個PLC輸入輸出端子編號與之相對應的電器符號，中文名稱，即相似集成電路各管腳的功用闡明。有了這張輸入輸出表格，關于了解操作過程或了解本設備梯形圖的電工就能夠打開檢修了。但關于那些對操作過程不了解，不會看梯形圖的電工來說，就需要再制作一張表格：PLC輸入輸出邏輯功用表。該表實際闡明晰大部分操作過程中輸入回路(觸發元件、關聯元件)和輸出回路(履行元件)的邏輯對應聯系。實踐證明如果你能嫻熟使用輸入輸出對應表及輸入輸出邏輯功用表，檢修電氣毛病，不帶圖紙，也能輕松自如。
2、輸入回路檢修
判別某只按扭、限位、線路等輸入回路的好壞，可在PLC通電狀況下(最好在非運轉狀況，以防設備誤動作)，按下按扭(或其他輸入接點)，這時對應的PLC輸入點端子與公共端被短接，按扭所對應的PLC輸入指示燈亮，闡明此按扭及線路正常。燈不亮，可能按扭壞、線路觸摸不良或許斷線。若進一步判別，按扭如果是好的，那么用萬用表的一根表筆，一頭接PLC輸入端的公共端，另一頭觸摸所對應的PLC輸入點(上述操作要當心，千萬不要碰到220V或110V輸入端子上)。此刻指示燈亮，闡明線路存在毛病。指示燈不亮，闡明此PLC輸入點已損壞(此狀況少見，一般強電入侵所致)。
3、輸出回路檢修
關于PLC輸出點(這里僅談繼電器輸出型)，若動作目標所對應的指示燈不亮，在斷定PLC在運轉狀況下，那么闡明此動作目標的PLC輸入輸出邏輯功用沒有滿意，也就是說輸入回路出毛病，按前面講的，查看輸入回路。若所對應的指示燈亮，但所對應的履行元件如電磁閥、觸摸器不動作，先查電磁閥操控電源及保險器，最簡潔的辦法，用電筆去量所對應PLC輸出點的公共端子。電筆不亮，可能對應保險絲熔斷等電源毛病。電筆亮，闡明電源是好的，所對應的電磁閥、觸摸器、線路出毛病。掃除電磁閥、觸摸器、線路等毛病后，仍不正常，就使用萬用表一只表筆，一頭接對應的輸出公共端子，另一頭觸摸所對應的PLC輸出點，這時電磁閥等仍不動作，闡明輸出線路出毛病。如果這時電磁閥動作，那么問題在PLC輸出點上。由于電筆有時會虛報，可用另一種辦法剖析，用萬用表電壓檔量PLC輸出點與公共端的電壓，電壓為零或挨近零，闡明PLC輸出點正常，毛病點在外圍。若電壓較高，闡明此觸點觸摸電阻太大，已損壞。別的，當指示燈不亮，但對應的電磁閥、觸摸器等動作，這可能此輸出點因過載或短路燒牢。這時應把此輸出點的外接線拆下來，再用萬用表電阻檔去量輸出點與公共端的電阻，若電阻較小，闡明此觸點已壞，若電阻無窮大，闡明此觸點是好的，應 是所對應的輸出指示燈已壞。
4、程序邏輯揣度
工業上常常運用的PLC品種繁復，關于低端的PLC而言，梯形圖指令迥然不同，關于中高端機，如S7-300，許多程序是用語言表編的。有用的梯形圖必須有中文符號注解，不然閱覽很困難，看梯形圖前如能大約了解設備工藝或操作過程 ，看起來比較簡單。若進行電氣毛病剖析，一般是運用反查法或稱反推法，即依據輸入輸出對應表，從毛病點找到對應PLC的輸出繼電器，開始反查滿意其動作的邏輯聯系。經歷標明，查到一處問題，毛病根本能夠掃除，由于設備同時發生兩起及兩起以上的毛病點是不多的。
5、PLC自身毛病判別
一般來說，PLC是極端牢靠的設備，出毛病率很低，但由于外部原因，也可導致PLC損壞。
5.1一只作業電源為220V的挨近開關，其輸入PLC信號觸點兩根引線與挨近開關的220V的電 源線共用一根4芯電纜，一次該挨近開關損壞，電工替換時，錯把電源的零線與輸入的PLC的公共線調錯，導致送電時燒壞了3路PLC輸入點。
5.2一次體系電源變壓器零線排因腐蝕而中止，導致接入PLC220V電源升到380V，燒壞了PLC底部的電源模塊，后整改時增加了380/220V的隔離操控變壓器。
5.3西門子S7-200的PLC輸出公共端標1L、2L等，作業電腦為AC L1 N 表明，+24V 電源為L(zhǎng)+M表明對初學者或經歷不足者簡單搞錯。如果錯把L+M當作220V電源端子，送電瞬間行將燒壞 PLC24V電源。
PLC、CPU等硬件損壞或軟件運轉犯錯的概率簡直為零，PLC輸入點如不是強電入侵所致，簡直也不會損壞，PLC輸出繼電器的常開點，若不是外圍負載短路或設計不合理，負載電流超出額外規模，觸點的壽數也很長。因而，我們查找電氣毛病點，要點要放在PLC的外圍電氣元件上，不要總是置疑PLC硬件或程序有問題，這對快速維修好毛病設備、快速恢復生產是十分重要的，因而PLC操控回路的電氣毛病檢修，要點不在PLC自身，而是PLC所操控回路中的外圍電氣元件。
